Díl bez technického výkresu
Máte pouze fyzický díl a potřebujete získat jeho digitální geometrii pro další zpracování.
3D SKENOVÁNÍ · DIGITALIZACE

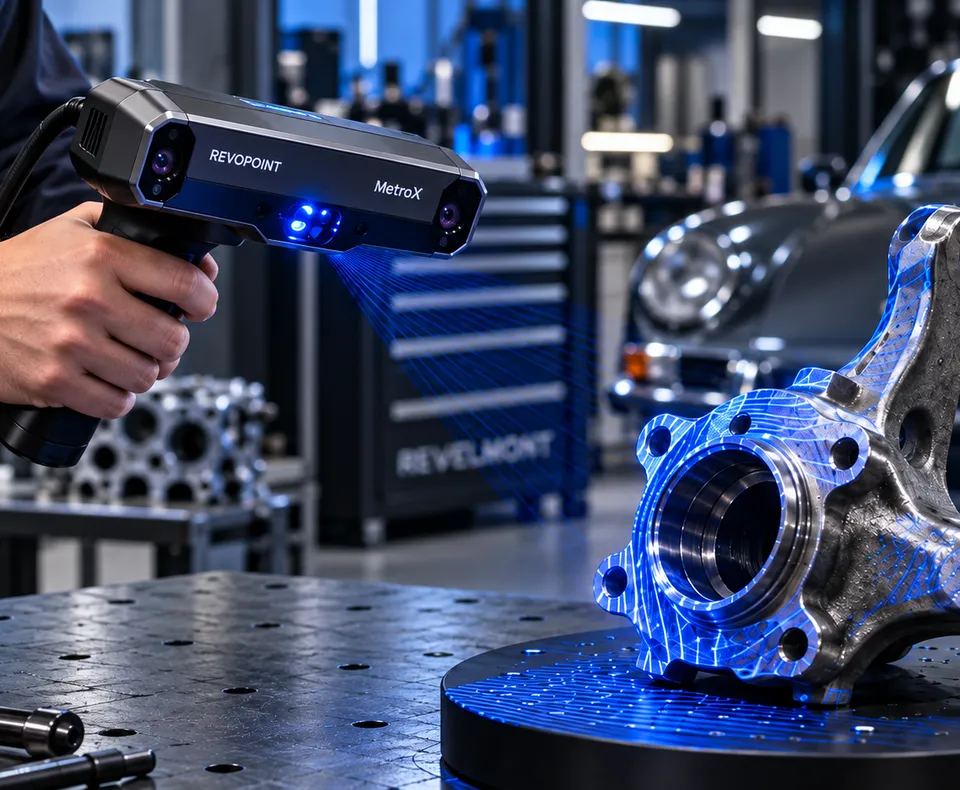

3D skenování technických dílů a předmětů
Pomocí 3D skenování převedeme skutečný předmět do digitální podoby. Získaná data můžeme dále vyčistit, zaměřit, upravit nebo použít jako podklad pro vytvoření CAD modelu a následnou výrobu.
Praktické využití
Kdy tato služba dává smysl
Typické situace, ve kterých dává tato služba technický a ekonomický smysl.
Složitý nebo nepravidelný tvar
Skenování je vhodné pro tvary, které by bylo zdlouhavé nebo obtížné přesně měřit běžnými měřidly.
Reverse engineering
Naskenovaná geometrie může sloužit jako podklad pro rekonstrukci původního dílu a vytvoření nového upravitelného modelu.
Výroba náhradního dílu
Data ze skenu lze použít při návrhu náhrady poškozeného nebo již nevyráběného dílu.
Průběh
Jak postupujeme
-
01
Posouzení dílu
Zkontrolujeme velikost, povrch, požadovanou přesnost a účel výsledných dat.
-
02
Příprava objektu
Podle povrchu připravíme díl pro stabilní snímání a zvolíme vhodný způsob skenování.
-
03
3D skenování
Postupně zachytíme potřebné plochy a geometrii předmětu z více směrů.
-
04
Zpracování dat
Skeny spojíme, vyčistíme a připravíme výslednou polygonální geometrii pro další použití.
-
05
Výstup nebo další zpracování
Předáme dohodnutý digitální výstup nebo navážeme reverse engineeringem, modelováním či výrobou.
Technické posouzení
Výhody a omezení
Každá technologie má vhodné použití i své hranice. Uvádíme obojí otevřeně.
Rychlé zachycení složité geometrie
U nepravidelných tvarů lze získat výrazně více geometrických informací než ručním měřením.
Vhodné pro díly bez dokumentace
Fyzický originál může být výchozím bodem pro obnovení digitálních podkladů.
Návaznost na CAD a 3D tisk
Sken nemusí být konečný výstup. Můžeme pokračovat modelováním, konstrukční úpravou nebo výrobou.
Digitální archivace
Geometrii lze uchovat pro budoucí kontrolu, rekonstrukci nebo opakovanou výrobu.
Sken není automaticky CAD model
Výsledkem skenování je zpravidla polygonální síť. Pro parametrický nebo výrobní CAD model může být nutné další konstrukční zpracování.
Problematické povrchy
Velmi lesklé, průhledné nebo opticky problematické povrchy mohou vyžadovat speciální přípravu.
Přesnost závisí na zadání
Potřebná přesnost se volí podle velikosti dílu, účelu měření a následného použití dat.
Skryté plochy nelze zachytit přímo
Skenujeme pouze opticky dostupnou geometrii. Vnitřní nebo zakryté části mohou vyžadovat jiné měření nebo konstrukční doplnění.
REVELMONT
Od fyzického dílu až k použitelnému výsledku
REVELMONT nespojuje 3D skenování pouze se získáním mračna bodů. Podle konkrétní zakázky můžeme navázat vyčištěním dat, kontrolou rozměrů, reverse engineeringem, úpravou modelu a 3D tiskem. Zákazník tak nemusí samostatně řešit několik různých dodavatelů.
Nezávazně poptat
01
SKEN
Zachycení geometrie
→
02
DATA
Zpracování skenu
→
03
MODEL
Digitální rekonstrukce
→
04
ÚPRAVA
Konstrukční doladění
→
05
VÝROBA
Prototyp nebo díl
Časté otázky
Co zákazníky nejčastěji zajímá
Přesné podmínky se mohou lišit podle konkrétní zakázky.
Co potřebuji dodat pro 3D skenování?
Ve většině případů stačí samotný fyzický díl a informace, k čemu budou výsledná data použita. Pokud máte výkres, referenční rozměry nebo další podklady, pomohou nám při kontrole výsledku.
Je výsledkem skenování rovnou STEP soubor?
Ne vždy. Samotné 3D skenování obvykle vytváří polygonální geometrii. Pro čistý parametrický STEP model může být potřeba následný reverse engineering a CAD modelování.
Lze skenovat poškozený nebo opotřebený díl?
Ano. Je ale nutné určit, zda má nový model kopírovat aktuální stav, nebo zda máme poškozené a opotřebené části při modelování konstrukčně obnovit.
Umíte podle skenu vyrobit nový díl?
Ano, pokud je daný díl vhodný pro dostupnou výrobní technologii. Po skenování můžeme připravit model, zvolit materiál a vyrobit prototyp nebo výsledný díl.
Jaká je přesnost 3D skenování?
Přesnost nelze určit jedním číslem pro všechny zakázky. Závisí na velikosti a povrchu objektu, zvoleném způsobu snímání a požadovaném výstupu. Potřebnou přesnost proto řešíme podle konkrétního dílu.
Kontakt
Potřebujete naskenovat konkrétní díl?
Pošlete fotografii dílu a stručně popište, k čemu potřebujete výsledná data. Navrhneme vhodný postup skenování a dalšího zpracování.
